Poste simplificado

SUBESTAÇÃO SIMPLIFICADA
Possui um único transformador trifásico com potência máxima de 300 kVA. A a proteção geral de média tensão pode ser realizada por meio de chaves fusíveis unipolares, contanto que, simultaneamente, a proteção geral de baixa tensão do transformador seja realizada por meio de disjuntor termomagnético devidamente especificado com relação à corrente nominal daquele transformado e a corrente de curto circuito. Para subestações abrigadas devem ser associados dispositivos de seccionamento tripolar simultâneo as chaves fusíveis.

Subestação aérea: A sua montagem é externa a qualquer construção e feita em poste de concreto com os respectivos materiais necessários para sua fixação, utilizando cruzetas chave fusível, para –raios, transformador de serviço, e etc. A medição pode ser feita do lado de baixa tensão ou do lado de média tensão, conforme critérios da distribuidora de energia local.

Transformador instalado em poste de seção circular 10 x 600 ou 11 x 600
Para fornecimento de demanda de até 300 kW, com um único transformador, e cuja tensão secundária do transformador seja 440/254V ou inferior, de acordo com os desenhos da subestação a medição a três elementos será na baixa tensão, e a proteção (exclusiva na baixa
tensão) será através de

Disjuntor em caixa moldada, dimensionados de acordo com a Esta subestação deverá estar localizada numa área reservada exclusivamente para a sua construção contendo, no
mínimo, um raio de 1,5 metros medidos a partir da base do poste onde estiver instalado o transformador.

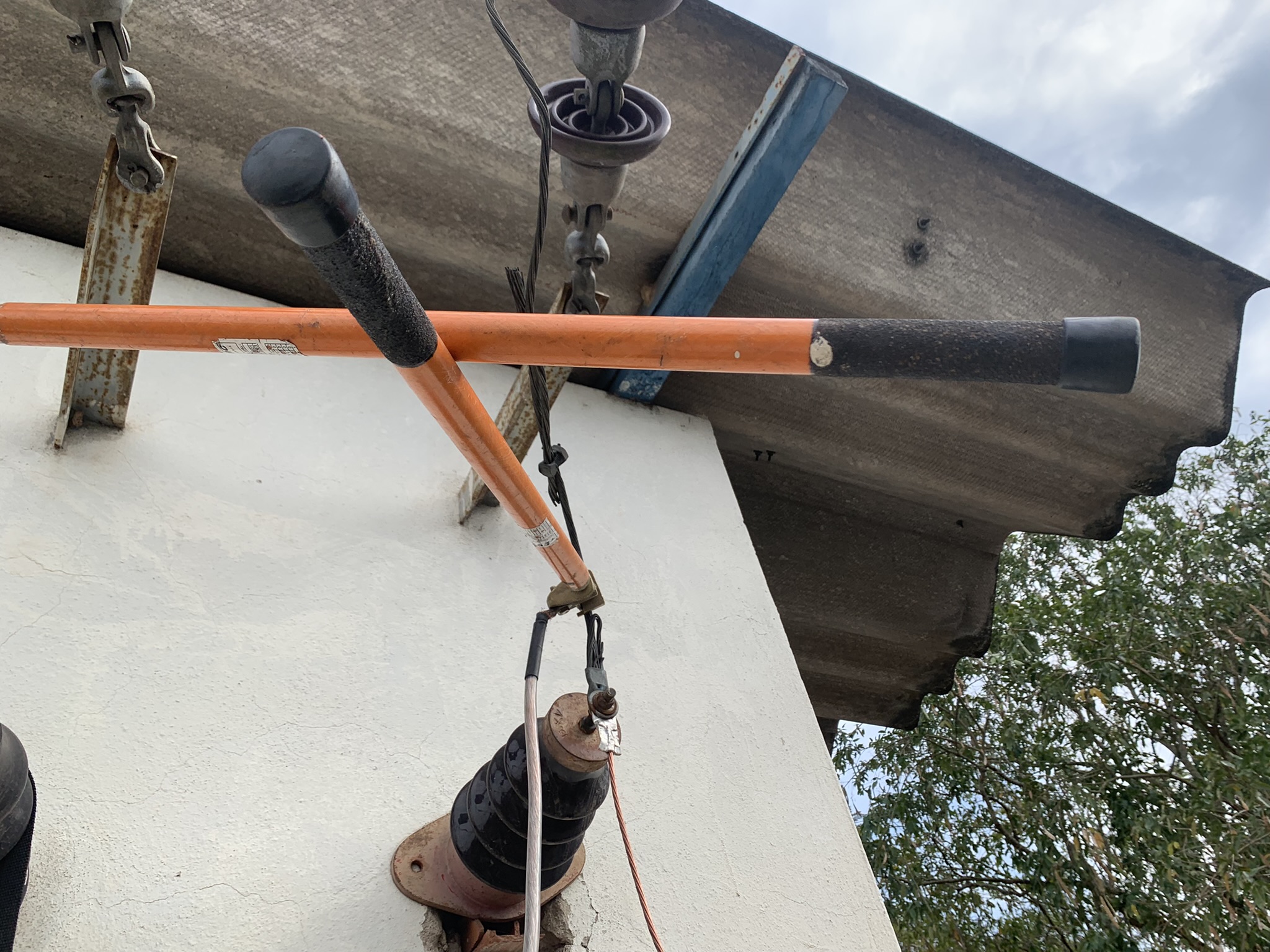

Medição e proteção com ou sem transformação
Construção em alvenaria para fornecimento de qualquer valor de demanda, com proteção e medição a 3 elementos na média tensão, com ou sem transformador instalado na subestação, de acordo com os desenhos.

Cubículo de medição a 3 elementos
O fornecimento através de cubículo de medição a 3 elementos é restrito a:
a - ligação de obras;
b - fornecimento a empresas concessionárias de energia elétrica;
desde que atendidas simultaneamente as seguintes condições:
1 - as cargas da unidade consumidora sejam espalhadas por diversos pontos da propriedade, de forma que é imperativo a instalação de transformadores próximos as mesmas;
2 - deve ser instalada proteção individual para cada transformador;
3 – não pode ter sistema de geração própria;
4 - autorização prévia da concessionária.
