Ensaio de Isolação em Cabine Primária
O que é o Ensaio de Isolação

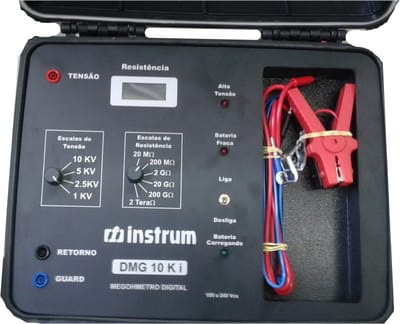

O ensaio de isolação é um teste elétrico realizado com o uso do (megômetro ou megger), que mede a resistência de isolação entre os condutores e a carcaça (terra) de equipamentos de média tensão.

O objetivo é verificar se o isolamento elétrico está íntegro, seco e seguro para operação — evitando curtos-circuitos, fugas de corrente e acidentes.

Por que o teste é importante
O ensaio de isolação garante:

• Segurança elétrica dos operadores e do sistema.
• Prevenção de falhas em cabos, disjuntores, transformadores e barramentos.
• Maior vida útil dos equipamentos.
• Conformidade com normas técnicas, como a NR-10 e a NBR 14039.

Realizar o teste periodicamente é parte essencial da manutenção preventiva em cabines primárias.

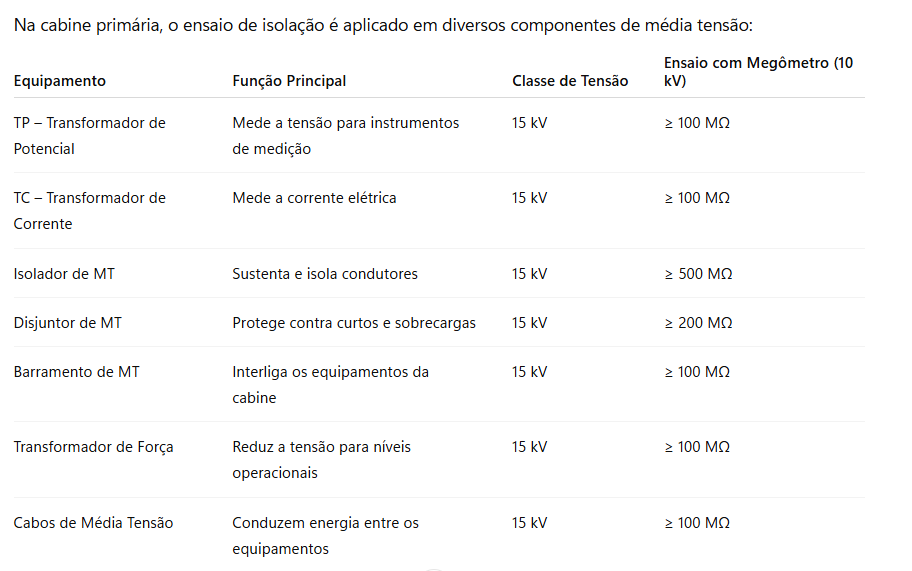

Equipamentos testados

Equipamentos e EPIs necessários
Antes de realizar o teste, o eletricista deve garantir o uso de:

• Megômetro de até 10 kV
• Luvas de borracha isolantes – Classe 2
• Capacete com viseira facial
• Tapete e bastões isolantes
• Etiquetas e bloqueios de segurança (LOTO)

Segurança em primeiro lugar! Sempre confirmar a ausência de tensão e aplicar bloqueio e aterramento temporário antes de iniciar qualquer teste.

Passo a Passo Simplificado:

Preparação

• Desligue e bloqueie a cabine (sistema desenergizado).
• Limpe os bornes e partes isolantes.
• Conecte o terminal positivo (L) do megômetro na fase ou enrolamento.
• Conecte o terminal negativo (E) na carcaça aterrada.

Aplicação do Teste

• Ajuste o megômetro para 10 kV (classe de tensão 15 kV).
• Pressione o botão de teste por 60 segundos.
• Observe o valor de resistência subindo gradualmente (absorção dielétrica).

Leitura e Registro

• Anote o valor final em MΩ, na ordem de serviço e tire uma foto
• Descarregue o equipamento testado ligando à terra.
• Registre no Formulário de Ensaio de Isolação (IT-EL-07/F01):
  • Equipamento testado
  • Tensão de ensaio
  • Valor obtido
  • Data, hora e técnico responsável

 Interpretação dos Resultados

• ≥ 100 MΩ → Isolamento em boas condições
• Entre 50 e 100 MΩ → Limpeza ou secagem recomendada
• < 50 MΩ → Possível deterioração; verificar umidade, sujeira ou falha dielétrica

Um valor baixo pode indicar umidade interna, poeira condutiva, fissuras ou falha no isolamento do equipamento.

Normas e Procedimentos Aplicáveis

• NR-10 – Segurança em Instalações e Serviços em Eletricidade
• NBR 14039 – Instalações Elétricas de Média Tensão
• IEEE Std 43-2013 – Recommended Practice for Testing Insulation
• IT-EL-07 – Teste de Isolação com megômetro (MAQ POTÊNCIA)
• IT-EL-08 – Utilização do megômetro (calibrado)

As normas externas podem exigir cadastro ou licença para acesso completo.

Quando realizar o ensaio

• Antes da energização inicial da cabine primária
• Após manutenção corretiva ou preventiva
• Sempre que houver suspeita de falha no isolamento
• Anualmente, como parte da inspeção elétrica obrigatória (RIA)

Profissional Responsável
Todos os ensaios devem ser executados por profissional qualificado

• Eng. Eudes Joaquim Santos Vilaça
• CREA-SP 5063272010
